在電機技術的演進史中，每一次結構范式的躍遷，都曾點燃產業變革的火種。從直流到交流，從感應到永磁，再到如今席卷全球的扁平化浪潮——軸向磁通電機正站在新一輪技術拐點的聚光燈下。

更小的體積、更高的效率、更強的集成能力；但其設計精妙卻難以復制，性能驚艷卻止步樣機。一邊是拓撲創新不斷刷新理論極限，一邊是產線上寥寥無幾的量產身影。

這中間，橫亙著一道鴻溝：性能可以靠圖紙推演，但量產必須靠體系托底。

當行業熱衷于討論“哪種拓撲更優”時，真正決定軸向磁通電機能否走出實驗室、走進千萬輛車的關鍵，或許不是誰飛得更高，而是誰走得更穩。

這其中，一個更為本質問題浮現：性能由拓撲決定，那量產靠什么托底？

拓撲：定義性能的“天花板”

在軸向磁通電機領域，“拓撲”遠不止是結構形式，它直接框定電機的物理潛力邊界。

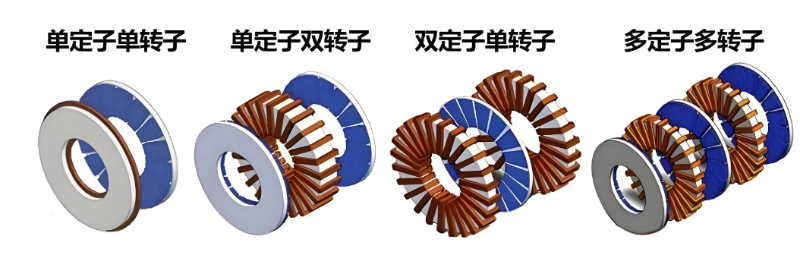

常見的AFM拓撲包括單定子-單轉子、雙定子-單轉子、無鐵軛結構、永磁陣列、模塊化繞組 等。每一種拓撲都在效率、功率密度、散熱能力、制造復雜度間做出不同權衡。

例如，某些無鐵軛設計通過取消傳統定子鐵軛，顯著降低鐵損并提升導體利用率，理論上可實現高的功率密度；而對稱式雙定子結構則有助于抵消軸向磁力，提升運行穩定性，但會增加裝配層數與工藝難度。

可以說，拓撲創新不斷推高AFM的“性能天花板”。但問題在于：這些精妙的設計，能否走出實驗室，走進年產百萬臺的產線？

量產的五大“托底”支柱

如果說拓撲是AFD“大腦”，那么支撐其走向市場的，是一整套制造體系的“骨骼與肌肉”。以下是決定AFM 能否量產落地的五大關鍵要素：

1.  制造工藝的可擴展性

AFM的核心挑戰之一在于其對軸向裝配精度的高度敏感。氣隙通常非常微小，且需在整個圓周上保持高度均勻。微小偏差即可導致轉矩波動夾具、噪聲上升，甚至引發機械可靠性問題。

而傳統徑向電機的繞線、疊片、嵌線等工藝已高度自動化、AFM卻面臨獨特難題：

·定子繞組多為集中式或成型線圈，難以適配通用繞線設備；

·磁鋼安裝空間受限，人工操作效率低、一致性難保障；

·多層組件（如雙定子+轉子）的對中與壓裝缺乏成熟的自動化解決方案；

而量產的第一步，是開發專用工裝與適配的自動化生產線，這不僅需要設備投入，更要求從設計初期就貫徹“面向制造”的理念。

2.  材料與供應鏈的成熟度

高性能AFM往往依賴特定功能材料，倘若這些材料僅小批量供應，價格高昂或交期不穩定，將直接制約量產可行性。更為關鍵是，材料本身的公差控制直接影響產品一致性。

因此，建立穩定、可靠、具備成本優勢的供應鏈體系，是實現量產不可或缺的基礎。

3.  熱管理與結構可靠性

AFM的扁平結構雖利于系統集成，卻也帶來散熱路徑受限的挑戰，如熱量容易集中在中心區域，傳統風冷方式效果有限；而在高功率密度運行下，繞組溫升較快，對絕緣壽命提出更高要求；高速運轉時，離心力與軸向磁拉力共同作用，對轉子和支撐結構的強度構成考驗。

而量產必須解決的是“如何在不顯著增加系統復雜度的前提下，實現可靠的熱控與機械安全”。目前行業探索的方向包括內部冷卻通道集成、定子直接冷卻等方案，但這些技術能否在大批量生產中穩定實施，仍是關鍵考驗。

4.  測試與質量控制體系

沒有標準，就沒有規?；a(chǎn)。當前AFM尚缺乏統一的測試規范：

（1） 如何準確評估微小氣隙下的軸向力分布？

（2） 如何高能效檢測繞組缺陷或磁鋼安裝偏差？

（3） 關鍵性能指標（如轉矩波動、定位力矩）的驗收標準是否具備可操作性？

更復雜的是，許多AFM的潛在問題在靜態測試中難以暴露，只有在動態運行中才會顯現。這意味著產線需配備高精度動態測試能力，這對成本和效率都是挑戰。

5.  成本模型與規模經濟

最終，市場關注的是綜合價值，而非單一性能指標。

當前AFM的成本結構中，人工裝配、定制化工裝、高價值材料等環節占比較高。要打破“高成本→低銷量→難降本”的循環，須通過模塊化設計減少零部件種類、推動關鍵工序（如繞組連接、磁鋼裝配）的自動化；與下游應用方的深度協同等；

量產不是技術終點，而是成本工程與系統集成能力的綜合體現。

軸向磁通電機的未來，不在仿真軟件中的理想曲線，而在工廠車間里的良品率；不在實驗室的峰值表現，而在終端用戶手中的可靠性與綜合價值。

拓撲決定能飛多高，但制造決定能走多遠。

當行業從“拓撲競賽”轉向“量產攻堅，真正的贏家，將是那些既能駕馭電磁場，也能讀懂產線節拍的團隊。合利士作為電機智能裝備研發與生產企業，專注電機裝配工藝與自動化設備解決方案，正成連接創新拓撲與規?；涞氐年P(guān)鍵橋梁。唯有技術與制造深度融合，軸向磁通電機才能真正從“可能”走向“可行”，從“樣品”走向“產品”。
