三工位分塊定子繞線機

本設備應用于汽車行業（電動助力轉向系統），為EPS無刷電機核心—繞線設備提供解決方案。設備采用柔性化、模塊化的設計，一方面使設備可實現不同線徑、定子外徑及疊厚的定子繞線，兼容范圍廣，轉款換型便捷；另一方面使得設備更加美觀，結構更加整潔，便于后期維護保養。工藝流程：自動上料，繞線，去漆皮，剪線，剪余線頭，退料等工序。

服務熱線： 0755-21044479

在線咨詢

設備簡介 / Introduction

設備展示Product Display

1

臥式平繞、三工位繞線，獨立主軸
2

配置待料機構，上料時不會影響設備繞線
3

配置伺服張力器，張力穩定，張力上下限設定，超差報警

4

排線整齊，層次分明，外觀高度一致
5

在人機界面可以進行繞線動作編輯及參數設定
6

裝配的每一處均需檢漏和放錯

點擊查看相關視頻

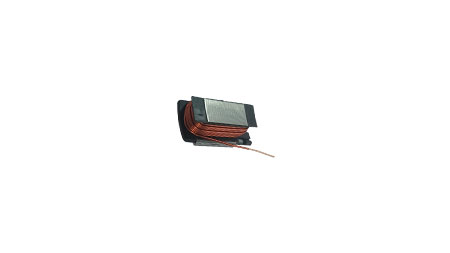

分體圖

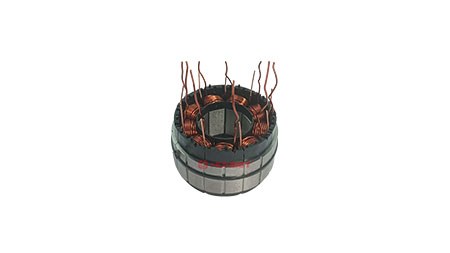

成品圖

設備參數 Product parameter

功能	參數
效率	分塊：≤40s/3pcs，雙連：≤80s/3pcs
良品率	≥99.5%
稼動率	≥90%
氣壓	≥0.6Mpa
功率	9Kw
電壓	三相/AC 380V/50Hz
控制方式	PLC+HMI
外觀尺寸	2100（L）2209(W)1967(H)mm
應用領域	EPS無刷平臺定子（汽車行業，電動助力轉向系統）
